X5032立式升降台铣床变速箱作用？
X5032立式升降台铣床变速箱作用？
变速箱是X5032立式升降台铣床一个独立部件,它控制工作台的进给速度和快速移动。进给变速箱安装在升降台的左边,包括五根传动轴,两个可滑动的三联齿轮和一套背轮的不同啮合,组成18种进给速度。通过两个相互联锁的电磁离合器，可需要选用进给或快速移动。操纵箱外面有速度刻度盘与蘑菇形手柄，其作用原理与主轴变速操纵基本相同，不再重述，变速进给速度的顺序如下

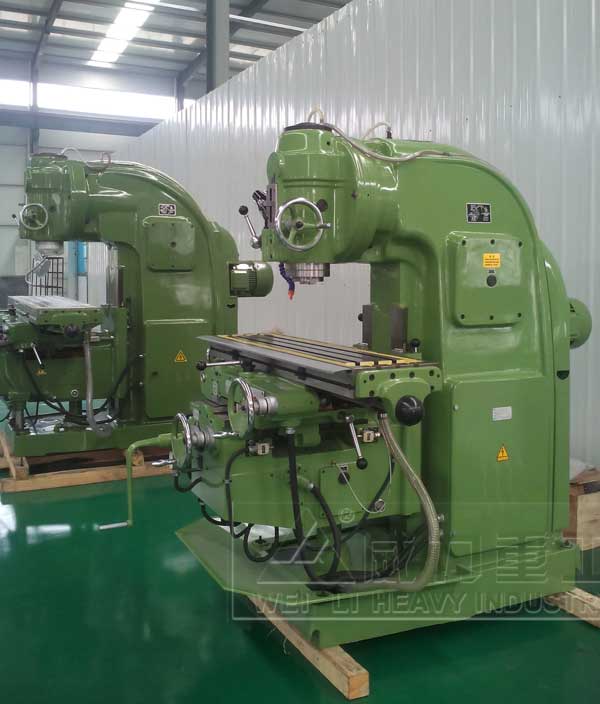

X5032立式升降台铣床图片
（1）把蘑菇形手柄1向前拉出（不拉到极限位置）。
（2）转动手柄，使需要选择的速度数字对准指针3。手柄可向任何一方向旋转，但必须注意刻度盘2上的数字是表示工作台纵向进给的速度及横向进给速度，垂向进给速度应为其三分之一。
（3）把手柄先向前拉到极限位置，使X5032立式升降台铣床电机冲动，然后再推回原始位置。进给变速可以在开车情况下进行。

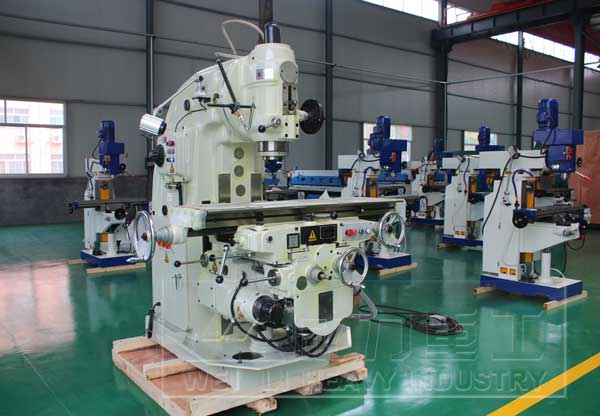

5032立式铣床
X5032立式升降台铣床工作台三个方向的进给和快速移动，是由装在Ⅵ轴上的两个电磁离合器来控制，两个电磁离合器互锁，电磁离合器A吸合时，是慢速进给，电磁离合器B吸合时，为快速移动。电磁离合器是磨擦片式，用直流电产生吸力，可传递130牛米的静扭矩。
电磁离合器电刷结构，电刷座固定在进给变速箱上，打开盖4可以拆装进行修理。注意：保证电刷芯在座内的滑动灵活和与电磁离合器上滑环接触良好。更换新电刷时须以铜丝布绕制，不能随便代用材料。
