X6140万能卧式铣床结构特点介绍

文章作者:山东威力重工铣床 点击率: 发表时间:2019-01-03 08:51 【
  X6140万能卧式铣床结构特点介绍

  X6140万能卧式铣床是一种卧式万能升降台铣床,该产品操作方便,性能、质量稳定,机床具有操作灵活便,万能性广等特点。下面就X6140万能卧式铣床结构特点做简要介绍。

  1、万能铣床底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性。

  2、机床主轴轴承为圆锥滚子轴承,万能铣床主轴采用三支承结构,主轴的系统刚度好,承载能力强,且主轴采用能耗制动,制动转矩大,停止迅速、可靠。

  3、工作台水平回转角度±45°,拓展机床的加工范围。万能铣床主传动部分和工作台进给部分均采用齿轮变速结构,调速范围广,变速方便,快捷。

  4、X6140万能卧式铣床工作台X/Y/Z向有手动进给、机动进给和机动快进三种,万能铣床进给速度能满足不同的加工要求;快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。

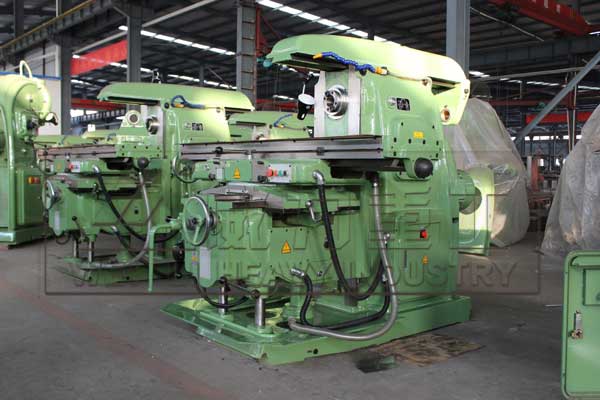

X6140卧式升降台铣床
X6140卧式升降台铣床
  5、万能铣床X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,提高精度,延长机床的使用寿命。

  6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的高效运转;同时,万能铣床冷却系统通过调整喷嘴改变冷却液流量的大小,满足不同的加工需求。

  7、床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。

  8、横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。

  9、X6140万能卧式铣床主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。

  10、纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动,以带动台面上的工件作纵向进给。台面上的T形槽用以安装夹具或工件。

  11、横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。

  12、转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45度),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。

  13、升降台可以带动整个工作台沿床身的垂直导轨上下移动,以调整工件与铣刀的距离和垂直进给。

  14、X6140万能卧式铣床底座底座用以支承床身和升降台,内盛切削液。
