万能升降台铣床结构图是怎样的?

文章作者:山东威力重工铣床 点击率: 发表时间:2019-01-10 15:08 【
  万能升降台铣床结构图是怎样的?

  升降式铣床是众多结构的铣床中的一种。在现有的铣床结构中,主要通过在工作台的下方固定有一个液压缸,通过一个液压缸的作用,实现工作台升降的作用,但是,这种结构的设计,不仅结构相对复杂,而且维修不便。下面介绍一种万能升降台铣床结构图。

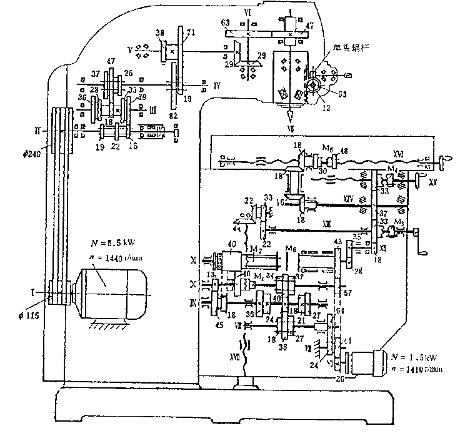

万能升降台铣床结构图
万能升降台铣床结构图
  1、床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。

  2、横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。

  3、主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。

  4、纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动,以带动台面上的工件作纵向进给。万能升降台铣床台面上的T形槽用以安装夹具或工件。

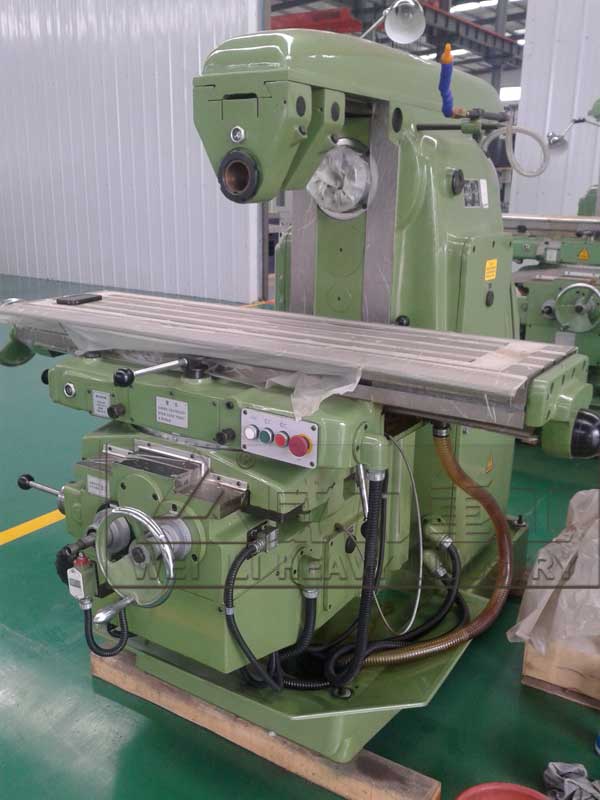

X6132万能升降台卧式铣床
X6132万能升降台卧式铣床
  5、横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。

  6、转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45o),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。

  7、万能升降台铣床升降台可以带动整个工作台沿床身的垂直导轨上下移动,以调整工件与铣刀的距离和垂直进给。

  8、底座底座用以支承床身和升降台,内盛切削液。
