卧式升降台铣床X6036操作步骤？

　　卧式升降台铣床X6036操作步骤？



　　（1）使用卧式升降台铣床X6036前，必须详细阅读使用说明书，熟悉机床的结构，各操作手柄的功能及作用，冷却、润滑、电气系统及操作面板按钮开关的作用等。



　　（2）启动机床前，应检查各锁紧机构是否锁紧，电气电源及接地线是否正确、可靠。



　　（3）机床接通电源，检查各旋钮、按钮开关的灵活、可靠性。电源主开关8接通或切断机床电源，接通时，电源指示灯9点亮，否则，灯不亮。点动主轴开关10点动一下，主轴启动，松开，主轴即停止，此开关为变速时使用。按钮27主轴顺时针旋转按钮，按钮29主轴逆时针旋转按钮，28主轴停止按钮。冷却泵旋钮开关30，使冷却泵电机接通或断开。按钮31、32是工作台纵、横向进给按钮开关，选择工作台纵向或横向进给，先调节手柄25使其指向纵向、横向或停止；按钮33工作台进给停止按钮；17升降台上升点动按钮，18升降台下降点动按钮，升降台上升或下降同时受微动开关5控制；急停按钮24使机床全部动作停止，当发生意外，需紧急停车时使用此按钮。

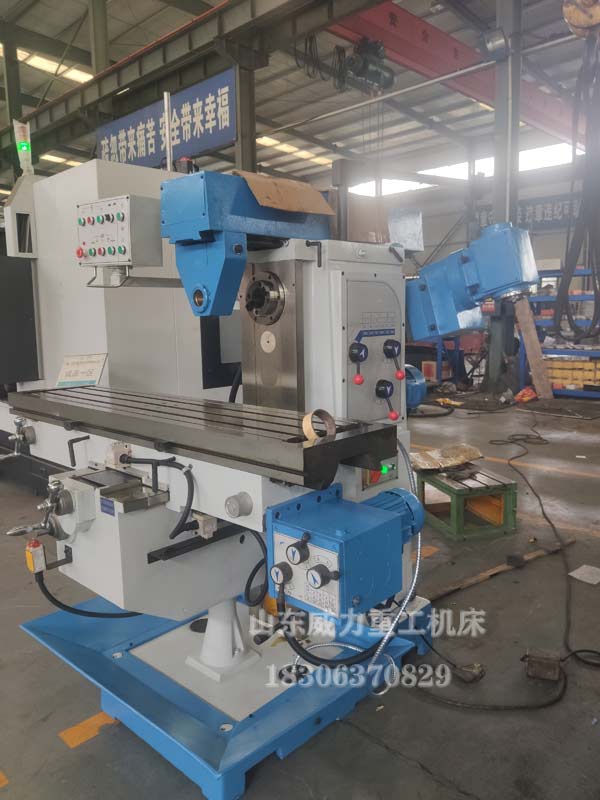

X6036卧式升降台铣床

　　（4）调节主轴速度，先停车，根据转速牌标识，分别调节三个变速手柄11于A、B、I、II、III及高、低速档不同位置即可实现。



　　（5）主轴套筒手动进给，松开套筒锁紧手柄13，转动手轮23可实现；若需定位进给深度，先松开螺母22，调整螺钉21的高度，这时，螺钉21与碰块20之间的距离既是所需的进给深度。



　　（6）铣头回转，先松开铣头的四个紧固螺母2，拔下螺纹定位锥销1，用扳手转动齿轮轴12，调整好铣头相对角度，再锁紧四个螺母即可工作。



　　注意：螺母不可松开太多，以松开1扣为宜，回转时，最好用手辅助推动铣头。



　　（7）工作台升降，当需调整工作台面相对主轴端面位置时，应先松开卧式升降台铣床X6036锁紧螺母7，若手动，直接转动摇把4可实现；若机动，需把摇把4取下，使端面齿脱开，微动开关5处于自由（常闭）状态，这时，点动按钮17使工作台上升或点动按钮18使工作台下降。若需精确定位主轴端面相对工作台面距离，必须配合手动操作实现。定位后，锁紧螺母7再工作。



　　注意：手动操作后，必须将摇把4取下，以防机动操作时摇把4跟随转动，危及人身安全

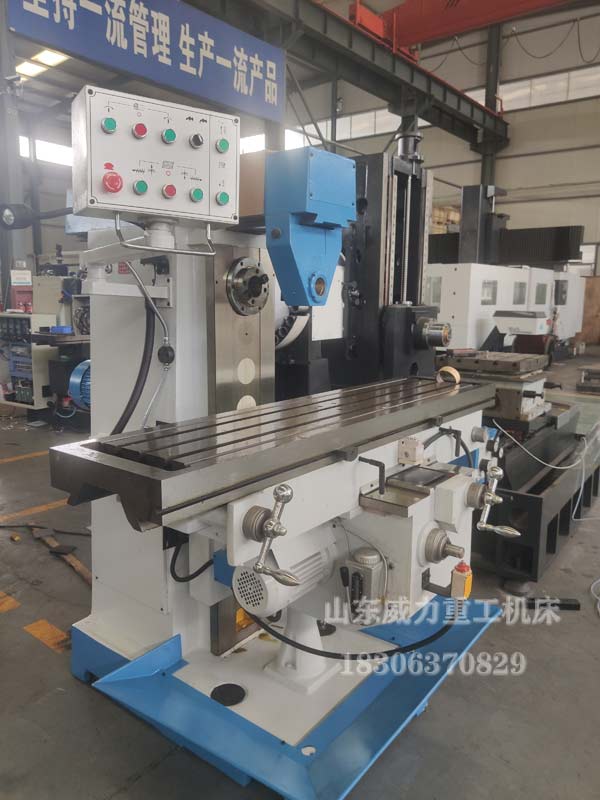

6036卧式升降台铣床图片

　　（8）工作台横向进给，先松开锁紧手柄16，若手动操作，手柄25置于停止”档，转动手轮3来完成，若需机动进给，先将手柄25置于“横向”档，将手把6置于“进给”档，调节进给箱的三个变速手柄26选择合适的进给度，按按钮31或32，工作台向前或向后进给，停止进给时，按停止按钮33即可。定位后，锁紧手柄16再工作。



　　（9）工作台纵向进给，先松开两锁紧手柄15，若手动，手柄25置于停止”档，转动手轮14来完成，若需机动进给，先将手柄25置于“纵向”档，再将手把6置于“进给”档，调节进给箱的三个变速手柄26选择合适的进给速度，按按钮31或32，工作台向左或向右进给，停止进给时，技停止按钮33即可。定位后，锁紧手柄15再工作。



　　注意，必须松开需移动导轨的锁紧装置，暂不移动的翌轨应锁紧，以增加卧式升降台铣床X6036整机刚性。
