X5032立式升降台铣床

　　X5032立式升降台铣床



　　X5032立式铣床属于铣床中广泛应用的一种机床，是一种强力型金属切削机床，该机床经过全新改进与完美设计，整体机身采用国内高强度树脂合金铸铁，机体壁厚多筋稳定性强，并经多次时效处理，消除了铸件的内应力，使整机的刚性更加稳定。主轴传动采用磨削型深度渗碳齿轮，工作台横纵两方向采用高精度滚珠丝杠传动，导轨接触面贴附进口聚四氟乙烯耐磨片，采用人工精密刮研与铲花工艺，高密度的铲刮配合接触点可确保机床工作时精度的持久性和稳定性。整体刚性更强，精度永久性稳定，进给变速范围广，机身能承受重负荷切屑。



　　应用范围：



　　X5032立式铣床主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等，适于加工各种零件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。



　　X5032立式升降台铣床技术参数：

技术参数	单位	X5032
工作台面积	mm	320×1325
纵向行程	mm	700/680
横向行程	mm	255/240
垂直行程	mm	370/350
T型槽数及宽度	mm	3×18
T型槽间距	mm	70
主轴孔锥度		7：24
主轴孔径	mm	29
主轴轴向移动距离	mm	85
主轴转速范围	rpm	30-1500
铣头电机	kw	7.5
冷却泵电机	kw	0.125
进给电机	kw	2.2
机床外形尺寸	mm	2295×1770×2094
机床重量	kg	3000

　　X5032立式升降台铣床车间实物图：

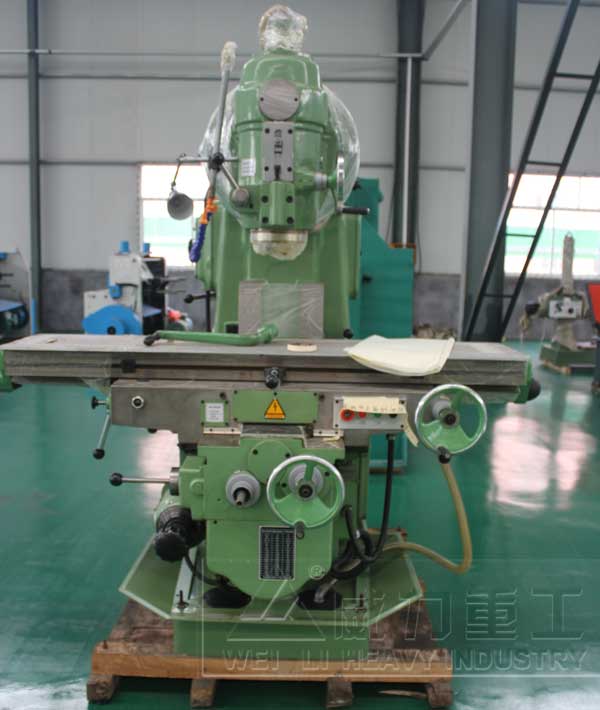

X5032立式铣床正视图

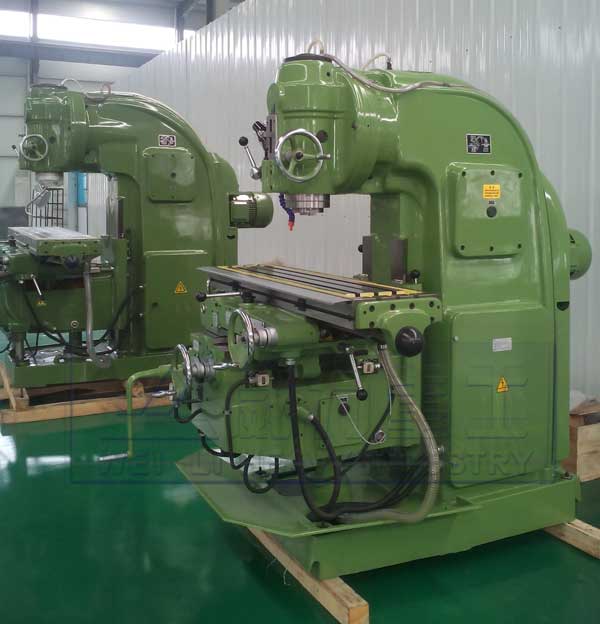

X5032立式升降台铣床侧视图

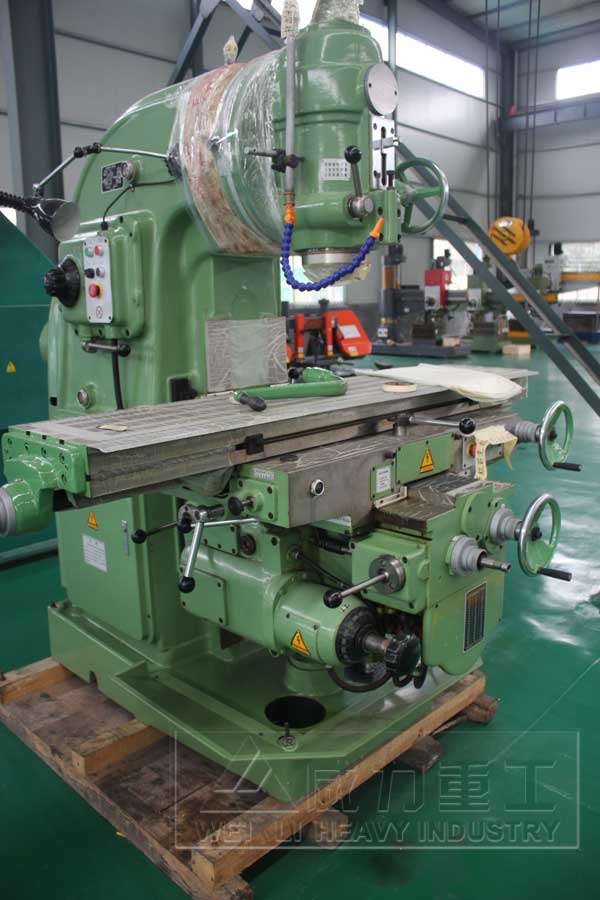

X5032立式铣床图片

　　X5032立式铣床主要结构特点：



　　1、X5032立式铣床底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度树脂合金铸铁铸造而成，机体壁厚多筋稳定性强，并经人工时效处理，保证机床长期使用的稳定性。



　　2、立铣头可在垂直平面内顺、逆回转调整±45°，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。



　　3、X5032立式铣床工作台X/Y/Z向有手动进给、机动进给和机动快进三种，进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。



　　4、X、Y、Z三方向导轨副经超音频深度淬火、机床导轨硬度确保在HRC55以上，延长了机床的使用寿命.导轨接触面贴附进口聚四氟乙烯耐磨片，经人工高密度的铲刮工艺配合强制润滑，可确保机床工作时精度的持久性和稳定性。



　　5、立式铣床润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
