全新高性能卧式升降台数控铣床X62G万能数控铣床

产品分类：数控卧式铣床

内容简介：

X62G型号铣床有普通铣床和数控铣床，本文为大家展示的是一款高性能全新卧式升降台数控铣床X62G,本产品适用范围很广，配备国外先进数控...

订购热线：0632-5681708

跟此产品相关的产品

: XK6036升降台数控卧式铣床【图片参数价格; XK6036升降台数控卧式铣床为三坐标数控机床，配备广数980数控系统/北京KND数控系统/华中数控系统，三轴伺服驱动，输出扭矩大，高速性能好...

: XK6140卧式数控升降台铣床【图片价格参数; XK6140卧式数控铣床是山东威力重工机床有限公司长期出口的一款经济型数控机床，本机外观新颖结构合理，性价比高，而且操作简便，精度...

: XK6132卧式数控升降台铣床【图片价格参数; XK6132卧式数控升降台铣床是由X6132卧式铣床加数控系统而来，铣床厂家山东威力重工机床有限公司根据用户需要，配置了先进的数控系统（...

产品详情

　　全新高性能卧式升降台数控铣床X62G

　　X62G型号铣床有普通铣床和数控铣床，本文为大家展示的是一款高性能全新卧式升降台数控铣床X62G,本产品适用范围很广，配备国外先进数控系统，实现三(四)坐标联动，可完成直线、斜线、曲线轮廓等铣削加工；可以组成各种往复循环和框式循环还可以铣削具有复杂曲面轮廓的零件，如螺旋槽、叶片、模具、凸轮、样板等。并可根据用户要求提供第四坐标，从而实现四轴四联动功能，可以实现在圆柱面、圆锥面等上面加工各种曲线、曲面。

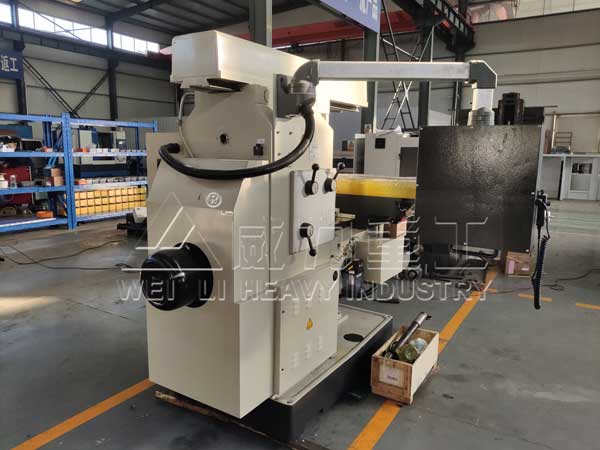

X62G卧式升降台数控铣床车间实物图

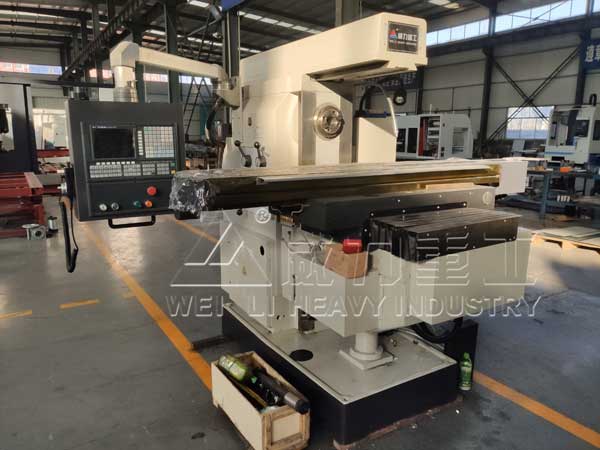

X62G数控升降台卧式铣床

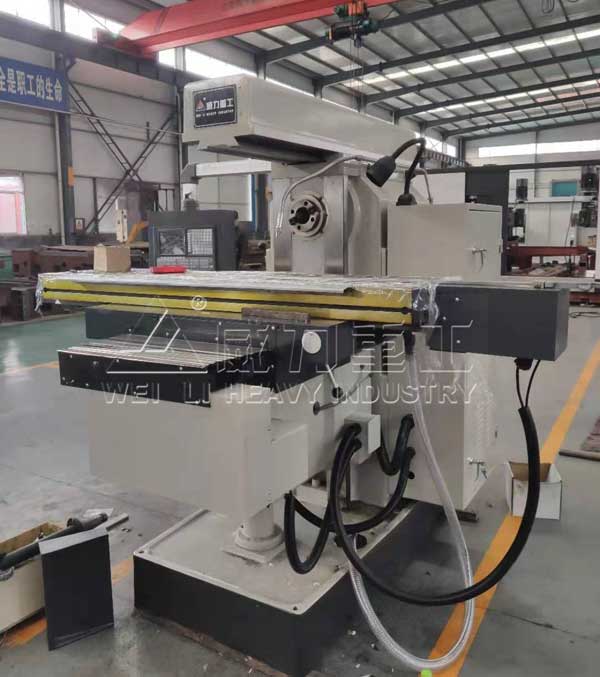

卧式升降台数控铣床后视图

　　高性能卧式升降台数控铣床X62G结构特点：

　　本机床特点:主要由床身、升降台、工作台、主传动、主变速、自动润滑系统、冷却系统、吊挂、电柜等部分组成。

　　1.床身由床身、底座构成。床身和底座由螺钉联接。床身内装有五根轴及齿轮组成的主传动系统,由一个柱塞式油泵供给润滑油。底座空腔内可装切削液或冷却液。

　　2.主变速箱是主轴18级转速的变速机构,多种速度选择,适合更多刀具和进给速度的组合。

　　3.升降台与床身由燕尾导轨联接,由两根镶条来实现燕尾导轨配合间隙的调整。升降台的垂向(Z)滚珠丝杠传动,定位和位置精度较T型丝杠更高。

　　4.工作台部件装在升降台上部,工作台、底座与升降台矩形导轨联接,工作台与底座用燕尾导轨联接,燕尾导轨的配合间隙,用镶条来调整。

　　5.传动系统由法兰盘式电动机拖动,电动机通过弹性联轴器床身内传动链衔接,可防止瞬时力矩导致的打齿现象的发生。

　　6.X、Z向坐标由伺服电机通过一对同步齿形带轮传动滚珠丝杠,间隙和相对滑动较普通皮带和带轮小,Y向坐标由伺服电机通过三级齿轮减速,传动至滚珠丝杠。Y向电动机是带制动器的,当断电时,Y向刹紧,以防止升降台下滑。伺服电机及其相应的速度控制单元,用于位置检测的脉冲编码器等,均受控于数控系统,以完成各种进给运动。X、Y、Z向脉冲编码器装在电动机尾部。

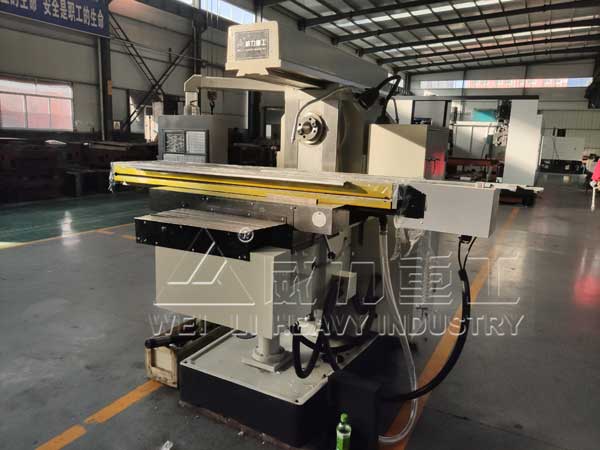

卧式升降台万能数控铣床

　　高性能卧式升降台数控铣床X62G主要技术参数

项目		单位	技术参数
工作台	工作台尺寸	㎜	1600×360
	T型槽尺寸（槽数/宽度/间距）	㎜	5/18/70
	工作台最大回转角度	度	--
工作范围	X向行程（纵向手动/机动）	㎜	1020/1000
	Y向行程（横向手动/机动）	㎜	320
	Z向行程（垂向手动/机动）	㎜	420
	悬梁行程	㎜	700
	卧轴中心至悬梁平面距离	㎜	210
	卧轴中心至工作台距离	㎜	0-420
主轴	主轴转速范围	r/min	35-1500(12级)
	主轴锥孔		7:24 ISO50
	主轴电机功率	KW	7.5
进给	工作台X/Y向机动进给速度	㎜/min	40-1000(无级调速)快进1800
	工作台Z向机动进给速度	㎜/min	10-250(无级调速)快进450
	工作台机动进给电机功率	W	1500
	升降台机动升降电机功率	W	1500
其他	机床净重	㎏	3000
其他	占地面积	㎜	2080×2230
