铣削电机轴两端键槽用什么机床合适?
铣削电机轴两端键槽用什么机床合适?
电机轴两端键槽都是在铣床上加工的。山东威力重工机床有限公司应客户加工需求提供一种卧式数控铣床,两端键槽一次性装夹就可完成,两爪自定心液压卡盘夹持精度高,效率高,节省人工。

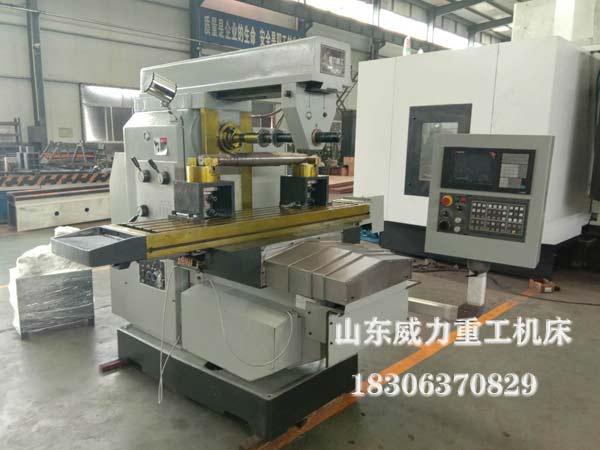

![电机轴键槽铣削专用机床](http://www.woshixichuang.com/uploads/200828/1-200RQ62J6302.jpg)
电机轴键槽铣削专用机床

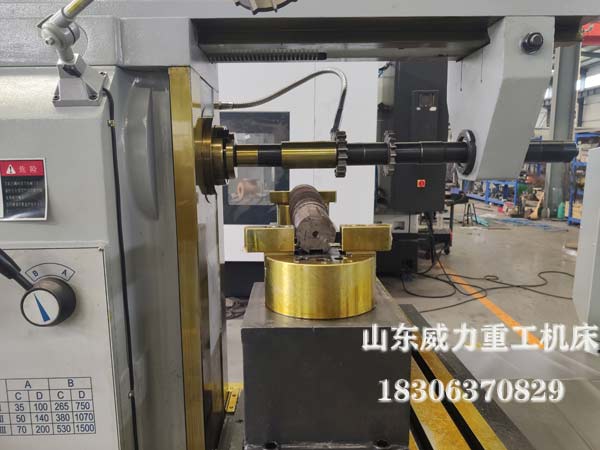

![键槽铣削细节图](http://www.woshixichuang.com/uploads/200828/1-200RQ62S2341.jpg)
键槽铣削细节图

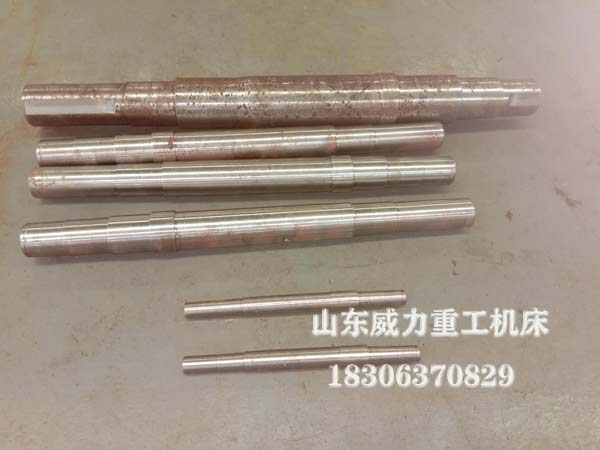

![电机轴两端键槽](http://www.woshixichuang.com/uploads/200828/1-200RQ62Z2227.jpg)
电机轴两端键槽
键槽要达到宽度和对称度的精度要求,必须将轴装夹牢固,并正确地校正它与铣刀之间的相对位置。铣键槽时,不能采用平口钳夹住轴的装夹方法。因为平口钳的精度较低,轴外圆的公差较大,容易导致键槽偏斜,并使轴槽深尺寸超差。

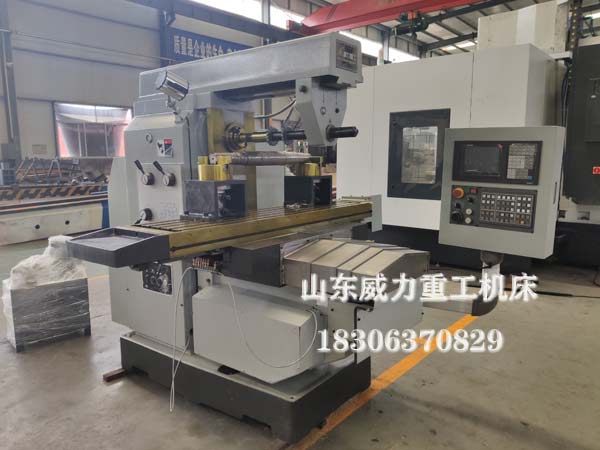

![卧式数控铣床](http://www.woshixichuang.com/uploads/200828/1-200RQ62932437.jpg)
卧式数控铣床
卧式数控铣床铣削电机轴两端键槽通常使用的装夹方法是在轴的两端用特制的V形垫铁。以V形垫铁上的平键与铣床工作台上的T形槽配合定位,把V形垫铁固定在工作台上,将轴放入V形槽内,用压板将轴固紧。铣键槽时,必须注意槽的中线应与轴的轴心线相平行。铣削后,须用性刀修整键槽边缘毛刺。
