如何在卧式铣床上铣花键轴？
如何在卧式铣床上铣花键轴？
花键轴可以在专用的花键铣床上,采用滚切法进行加工。这种方法有较高的生产效率和加工精度,在没有专用的花键铣床,或修配较少数量的零件时,也可以在普通卧式铣床上进行铣削加工。下面我们一起看下如何在卧式铣床上铣削花键轴。

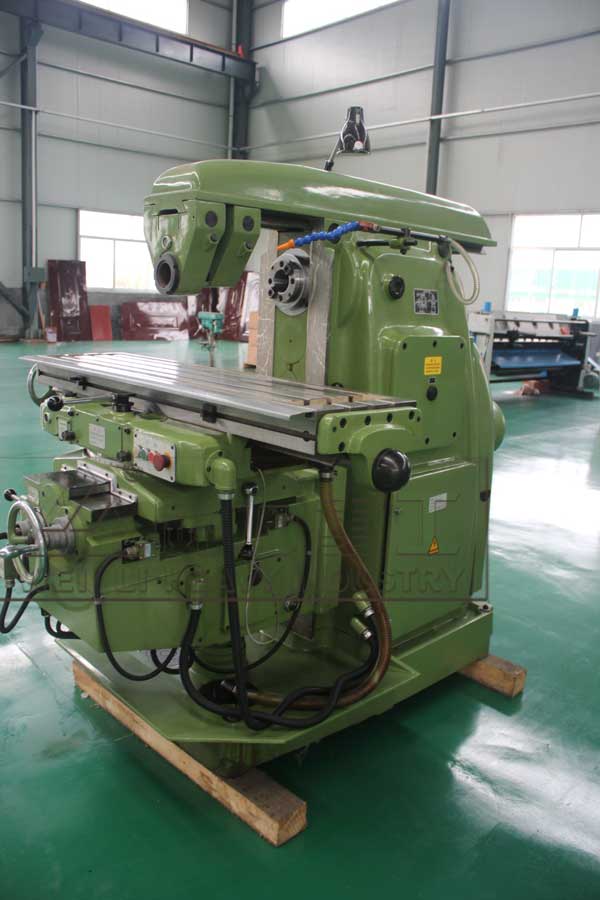

X6132卧式升降台铣床图片
用铣床铣削花键轴，主要适用于单件生产或维修，也用于以外径定心的矩形齿花键轴及以键侧定心的矩形齿花键轴的粗加工，这类花键轴的外径或键侧精度通常由磨削加工来保证。在铣床上对花键轴键侧面的铣削方法主要有三面刃铣刀铣削法和成型铣刀铣削法两种。成型铣刀制作起来比较困难，所以通常情况下，多采用三面刃铣刀铣削键侧面，铣削时可分为单刀铣削和组合铣刀铣削。
当键侧精度要求较高、加工花键轴的数量较多时，可用硬质合金组合铣刀盘铣削键侧。硬质合金组合铣刀盘上共有两组铣刀头，每组两把，其中一组为铣键侧用，另一组为加工花键两侧倒角用。每组刀的左右刀齿肩距离及中心位置均可根据键宽或花键倒角的大小及位置调整。

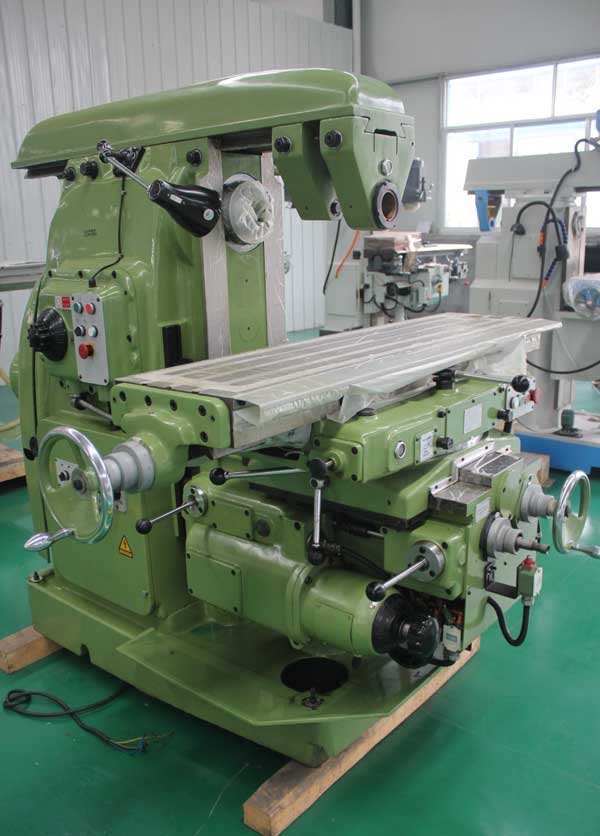

6132卧式铣床图片
工件的精铣余量一般为0.15～0.20mm。铣削速度可选取120m/min以上，进给速度可选取150～375mm/min。精铣后的键侧表面粗糙度Ra为1.60～0.80μm，一定程度上可代替花键磨床的加工。
山东威力重工机床有限公司设计生产的X6132、x6140、X62G等卧式升降台铣床是一种用途广泛的通用性机床，可利用端铣刀、圆片铣刀、立铣刀及各种成型铣刀来加工各种类型零件。由于机床具备了足够的功率和刚性以及很大的调速范围，因此可充分利用硬质合金刀具的性能来进行高速切屑。本机床适用于各种机械加工车间、修理车间和工具制造车间以及模具制造加工业。
