　　炮塔铣床刻度盘的使用方法？

　　炮塔铣床的铣刀刀架上都有刻度盘，刻度盘上表示的是刀的加工进刀量（纵向）、刀架的移动量（横向）以及刀架的旋转角度等。山东威力重工炮塔铣床在X/Y/Z轴都配备有刻度盘，使用时将刻度盘对准床身上的标记线，转动把手即可。刻度盘每一小格表示0.02mm.

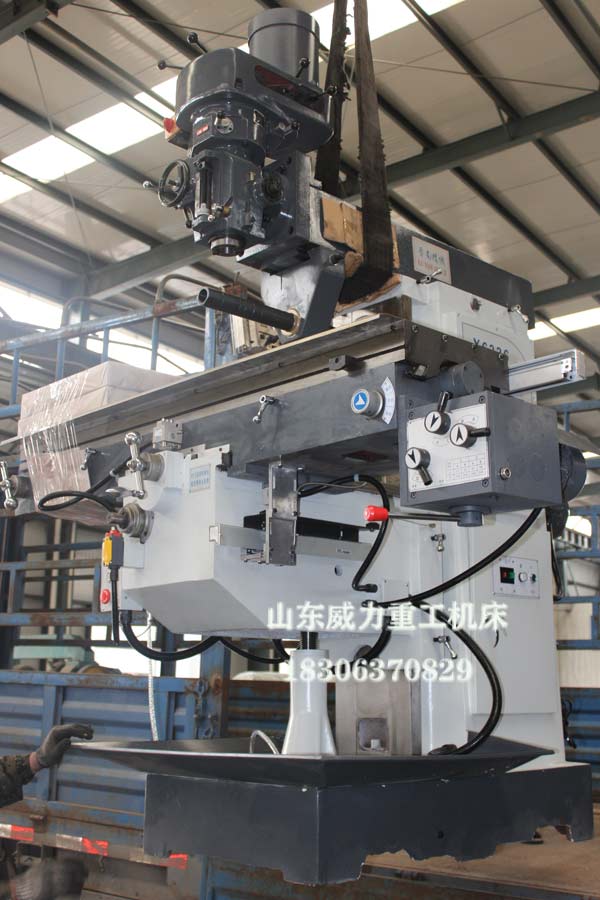

炮塔铣床图片

　　炮塔铣床刻度盘的使用方法是，要先确定原始读数（即“0”位），确定原始读数先将刀尖与被加工零件的加工处轻轻接触，再看小摇把上的刻度盘拿一条刻度线与刀加上的一条固定的刻度线对准。再根据需要加工的加工量多少来旋转刻度盘（一般刻度盘上一个格表示0.1mm的加工量）达到自己选定的加工量，然后开始加工。

　　一般，铣床刻度盘上面都会标识的。比如常见的炮塔铣床，XY轴一圈是5mm，250格，一格就是0.02mm，Z轴的一圈也是2.5mm，是125格，一格也是0.02mm。大家可以参考说明说进行操作。这个刻度盘在老式炮塔铣床应用较多，但现在几乎都安装数显尺了，基本上不用去看刻度盘了。
