卧式升降台铣床平台角度如何调整？

　　卧式升降台铣床平台角度如何调整？



　　为解决现有卧式升降台铣床回转工作台人工调整角度效率低的问题，山东威力重工铣床厂家提供一种工作台调整角度用装置，包括机架和工作台，还包括固定在机架上的马达、与机架转动连接的由马达驱动的蜗杆、与机架转动连接的转轴、固定在转轴上的与蜗杆啮合的蜗轮和固定在转轴上的连杆；连杆远离转轴的一端连接工作台；机架上设有第一停止开关、第二停止开关，连杆上设有多个孔；所述蜗轮包括左半部分和右半部分，左半部分与右半部分的端面上均设有倒锥形凸块和倒锥形卡槽。

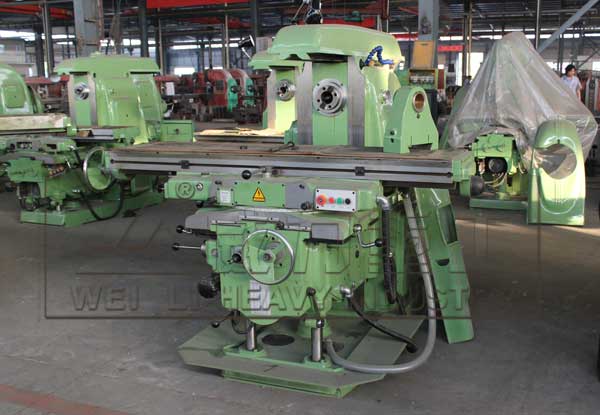

万能升降台铣床车间现货

　　卧式升降台铣床工作状态下，马达驱动蜗杆通过蜗轮带动连杆、工作台转动角度，从而实现工作台调整角度；当连杆触发第一停止开关或第二停止开关后，都会导致马达暂停工作，防止了工作台角度调整超出正常范围；连杆上设有多个孔，可用于改变角度调整的幅度；蜗轮包括左半部分和右半部分，左半部分与右半部分的端面上均设有倒锥形凸块和倒锥形卡槽，左半部分和右半部分可以通过凸块和卡槽的嵌合而组合装配成一个完整的蜗轮，这样的结构使蜗轮从转轴上拆下时，只需将左半部分沿转轴轴向敲离右半部分，即可将蜗轮取下，而不需要将蜗轮沿轴向移动至轴端取下，拆卸方便；本发明可提高工作台的工作效率。

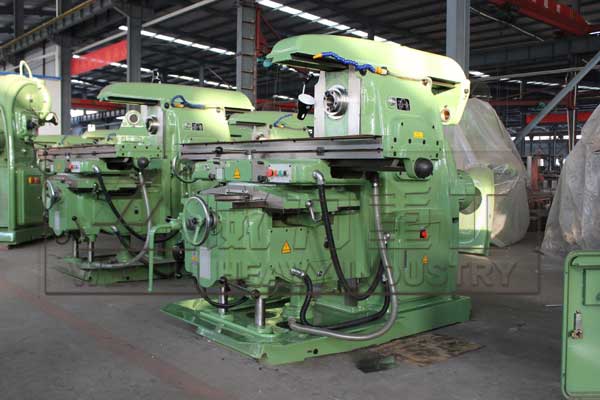

X6140卧式升降台铣床

　　卧式升降台铣床平台角度传统调整方法是将横向处的前后四个锁紧螺丝松开，再通过刻度圈的数字，或左或右转动所需的角度后锁紧螺丝就可以了。大家工作时可以根据个人需求有选择的进行调整即可。
