立式升降台铣床X5036变速箱体是用铸铁制成的,箱体内部装有齿轮传动及操纵机构。变速箱通过两只三联滑移齿轮的变换,主轴可得到9种不同的转速。齿轮的变换是通过装在箱体内的两个扇形齿轮和拨叉而得到,这是依靠箱体左边的手柄操纵的。

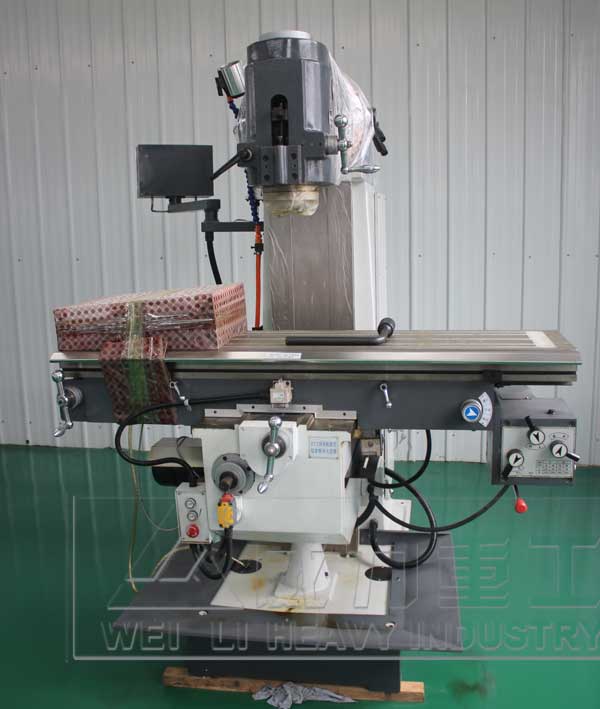

X5036立式升降台铣床车间实物图
变速操纵箱是一个独立的部件,它安装在立式升降台铣床X5036床身侧面的窗口上,靠近传动机构的滑动齿轮,由一个手柄和一个转盘来操作,变速时的操作顺序如下:
1、把手柄4向下压,使手柄的榫块自槽内滑出,然后把手柄向左转,直到榫块落到第二道槽内为止。
2、转动标有转数的转盘3,在转盘上刻有18种转速,把所需要的转速数字对准指针2,每对准一个转速,定位器就响一声,再转时只要少许加力,以便克服定位器弹簧的压力。选择转速时,转盘可向任一方向旋转(顺时针或逆时针方向),以便迅速地选择所需转速。

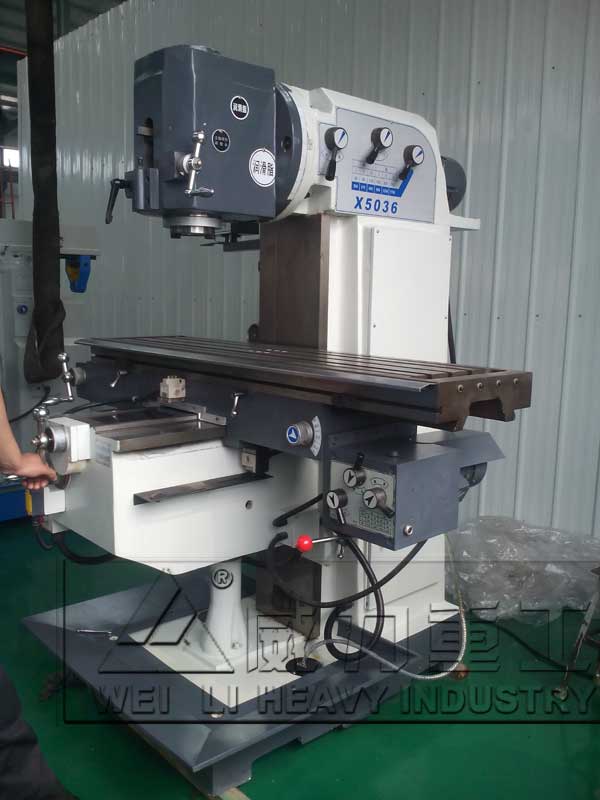

5036立式升降台铣床
3、把手柄4以较快的速度均匀地推回原来的位置,务必使榫块落进槽内。为了使齿轮的齿端不受另一齿轮的齿端的碰撞,在变换手柄4时,变速操纵箱能使主传动电动机暂短的冲动,使滑动齿轮顺利的推移和啮合,变速时应按下“停止”按钮,使主轴停止转动以后再进行变速。
如果需要在立式升降台铣床X5036运转中变速,也是允许的,因为在变速操纵箱中设有使机床停止的电气联锁装置,但是必须要注意,如果在主轴以较高的速度运转时进行变速,则在转动转盘3选择好速度后,须等主轴的转速充分缓慢下来,才可把手柄4推回原位,这样就可避免齿轮间牙齿的猛烈撞击。
