  万能升降台铣床机身组成部分介绍?

  了解万能升降台铣床的结构组成是每一位机床操作者必须学习的知识,因为只有掌握了万能铣床的结构,才能够在操作过程中熟练控制,这样不仅能够减少操作错误,还能提高工作效率。下面我们详细介绍万能升降台铣床机身组成部分。

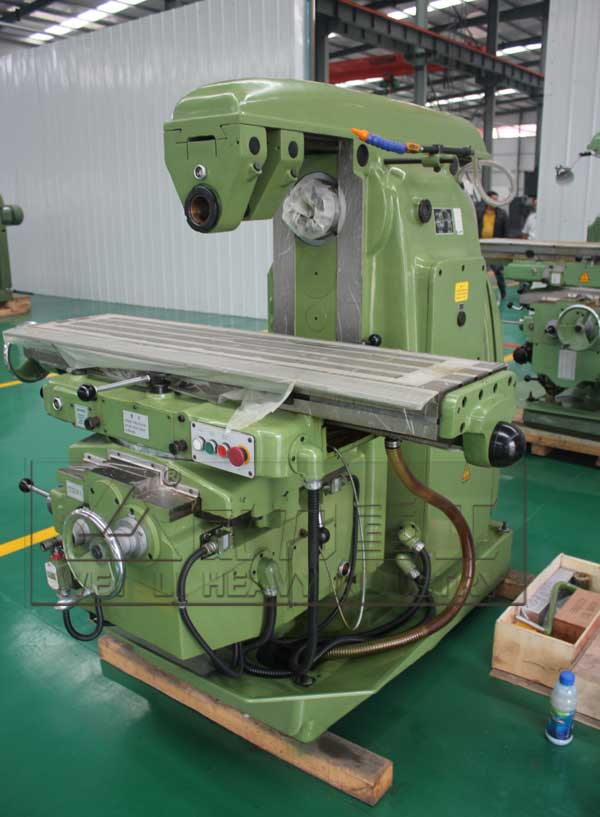

万能升降台铣床X6132
万能升降台铣床X6132
  万能升降台铣床有底座、工作台、升降滑座、机身、中滑座等主要构件,这些构件均采用高强度材料铸造而成,通过人工处理之后使机床能够长期稳定的使用。

  1.床身床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。

  2.横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。

  3.主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。

  4.纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动,以带动台面上的工件作纵向进给。台面上的T形槽用以安装夹具或工件。

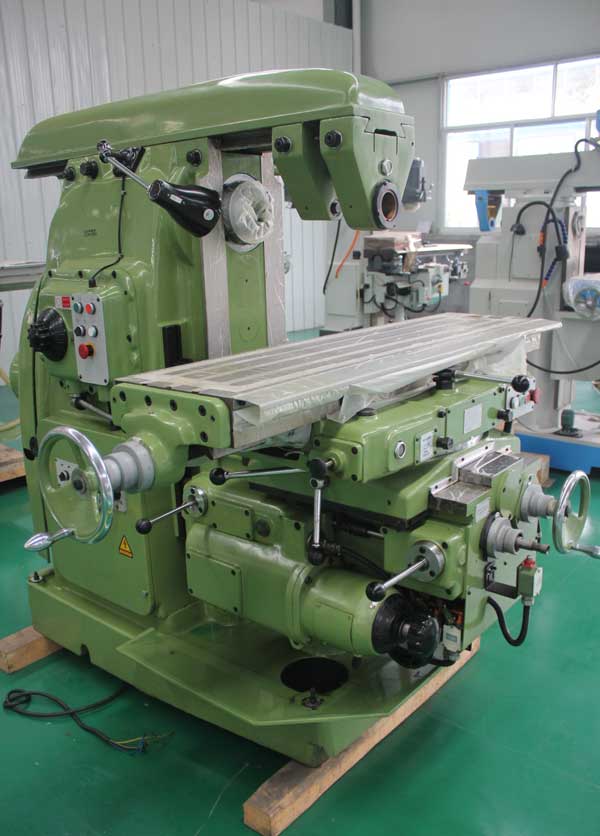

万能升降台铣床图片
万能升降台铣床图片
  5.横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。

  6.转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45o),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式铣床。

  7.升降台升降台可以带动整个工作台沿床身的垂直导轨上下移动,以调整工件与铣刀的距离和垂直进给。

  8.底座底座用以支承床身和升降台,内盛切削液。

  山东威力重工牌万能升降台铣床刚性强,运动稳定精度高,导轨经淬火处理,有良好的耐磨能力。铣头可在垂直平面内回转90度。安装相应附件,可进行铣、钻、镗、扩及平磨等多种加工,可加工平面、沟槽、螺旋面、斜面、成型面以及花键、齿轮等零件,适用于各种企业的金属加工和维修,特别是工具、模具、卡具的制造。用户可选装电子或机械进给器,实现工作台纵向自动进给。铣头可选装皮带或齿轮传动。
