卧式升降台铣床X6132电气控制系统要求有哪些？
卧式升降台铣床X6132电气控制系统要求有哪些？
卧式升降台铣床X6132是山东威力重工机床有限公司自主研发制造的高品质卧式万能升降台铣床.该机床刚性强，进给变速范围广，能承受重负荷切屑。主轴锥孔可直接或通过附件安装各种圆柱铣刀、圆片铣刀、成型铣刀、端面铣刀等刀具，适于加工各种零件的平面、斜面、沟槽、孔等。那么，这种铣床在电气控制上有哪些要求呢？

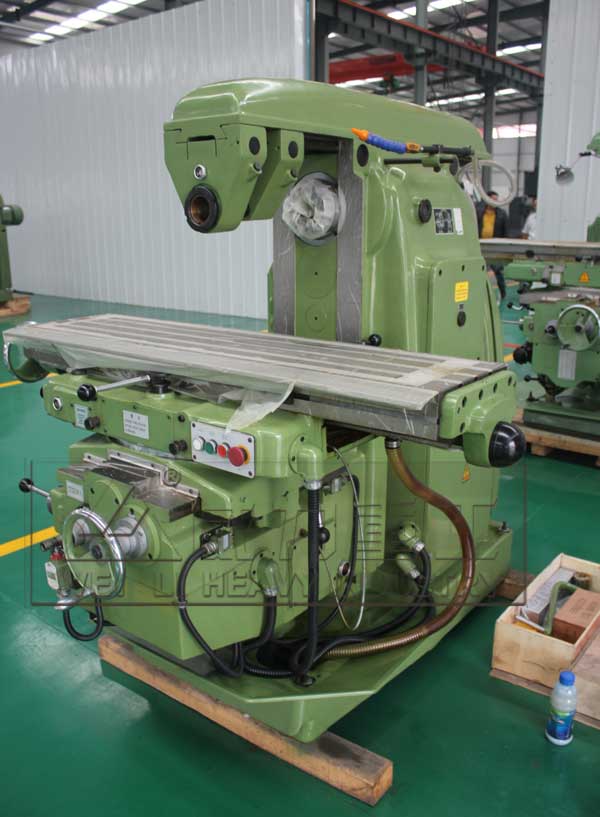

X6132卧式升降台铣床
1）结构上主轴传动系统在床身内，进给系统在升降台内。主运动与进给运动之间没有速度比例协调的要求，故采用单独传动。
2)主轴电动机空载起动，能进行顺铣和逆铣，用正、反转来实现。在加工前需预选，在加工中方向不改变。
3)铣削加工是多切削刃不连续加工，因此为减轻负载波动，往往在卧式升降台铣床X6132主轴传动系统中加入飞轮，使转动惯量加大，但为实现主轴快速停车，对主轴电动机应设有停车制动。主轴在上刀时，应使主轴不能旋转，也应使主轴有制动功能。X6132卧式万能铣床采用电磁离合器控制主轴停车制动和上刀制动。
4)工作台的垂直、横向和纵向三个方向的运动由一台进给电动机拖动，由操纵手柄改变传动链来实现的。每个方面又有正、反转，这就要求进给电动机能正反转，且同一时间只允许有一个方向移动，故应有联锁保护。

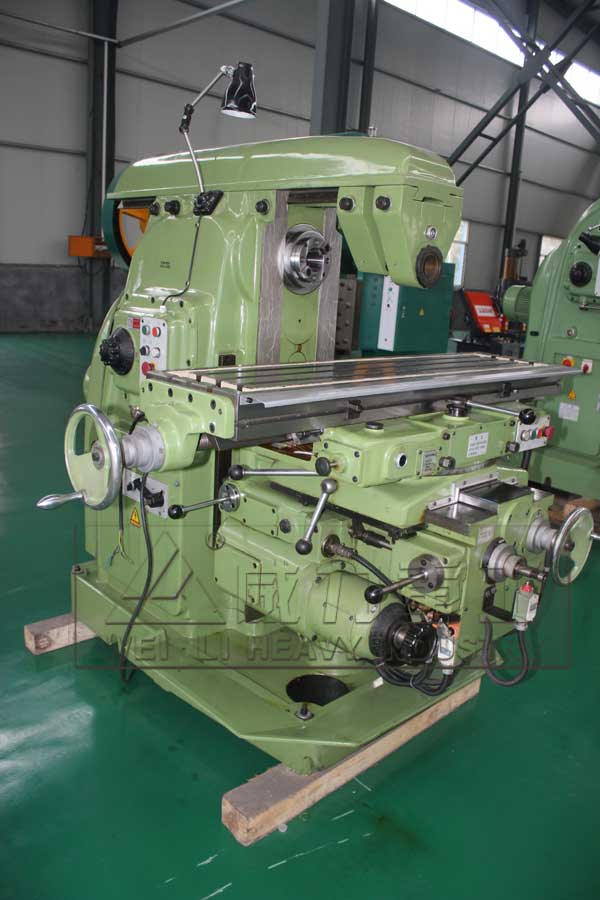

6132升降台铣床实物图
5)使用圆工作台时，卧式升降台铣床X6132工作台不得移动。即圆工作台的旋转运动与工作台的上下、左右、前后六个方向的运动之间有联锁控制。
6)为适应铣削加工需要，主轴转速与进给速度应有较宽的调节范围。X6132采用机械变速，通过改变变速箱的传动比（改变齿轮传动比）来实现较宽的调整区间，为保证变速时齿轮易于啮合，减少齿轮端面的冲击，要求变速时电动机有冲动控制（瞬时转动一下，带动齿轮系统抖动，使变速齿轮顺利啮合）。
7)主轴旋转和工作台进给应有先后顺序，进给运动要在铣刀旋转（主轴旋转）之后进行，加工结束后必须先停止进给运动再使铣刀停转。
8)有电动机拖动冷却泵，提供加工切削液。
9)有机床两地操作功能及工作台快速移动控制。
10)工作台上下、左右、前后六个方向的运动应具有限位保护。
11)设有局部照明电路。
