卧式升降台铣床如何增加数控配置装置?
卧式升降台铣床如何增加数控配置装置?
数控卧式升降台铣床是在普通卧式铣床上进行改造,增加一种数控装配装置,卧式升降台铣床上的数控配置装置,包括PLC可编程控制器、两只伺服电机、普通卧式升降台铣床和万能分度头。
本案例是在普通卧式升降台铣床工作台与床鞍纵向之间螺旋副的丝杆端设置伺服电机,通过伺服电机的旋转带动工作台的纵向往复运动,在万能分度头的分度主轴端设置伺服电机,通过伺服电机的旋转对回转工件实施分度,并通过PLC可编程控制器分别对两只伺服电机的相继动作、转动速度、旋转圈数实施数据控制,从而使工作台的往复速度、往复极限,分度头的分度数以及工作台与分度头之间的协调动作,都在所编的设定程序中有条不紊地完成。

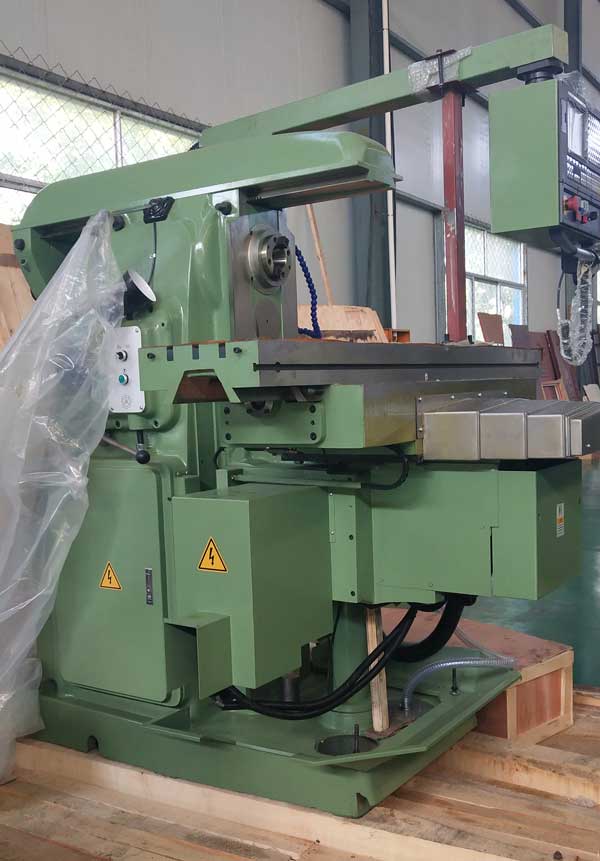

XK6132数控卧式铣床
数控卧式升降台铣床性能特点:
1、数控卧式升降台铣床刚性好,能承受重负荷切削工作。
2、数控卧式升降台铣床具有足够的功率和宽广的主轴变速范围。能使用硬质合金刀进行高速切削,充分发挥刀具效能。
3、主轴变速有冲动装置,便于变速,机床能迅速有效地进行制动。
4、机床重要的传动零件均用合金钢制成,容易磨损的零件均用耐磨材料制成,导轨贴塑,保证了机床有足够的使用寿命。
5、数控卧式升降台铣床三向运动均有限位装置,保证机床和操作工人的安全,还可用作多机床管理。
6、数控卧式升降台铣床有完善的润滑系统,重要的传动零件和轴承均有完善的润滑装置。同时设有指示器进行经常检查。
7、可靠性好、经济实用,价格功能比好。
实验证明,通过在普通卧式升降台铣床上增加数控配置装置得到的数控卧式升降台铣床具有设计合理、结构简单、成本低廉、经济实用的优点。
