　　主轴变速操纵机构在X6140万能升降台铣床的一侧，是用来变换主轴转速的，外在操作动作体现在操纵手柄上，当变速操纵箱的手柄合上定位槽后，如发现齿条轴上的拨叉来回窜动，或变速后的齿轮错位，则应检查相应的齿条轴与齿轮的相对啮合位置是否正确。如果有误差，可拆出该齿轮，用力推进该组齿条轴，使其顶端碰到变速盘端面，然后再装入齿轮。

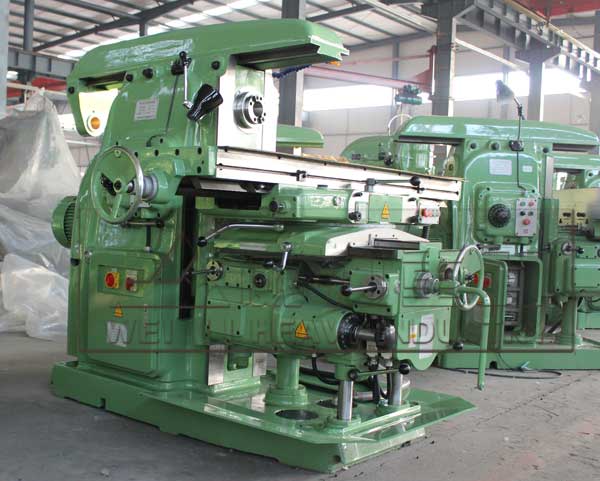

X6140万能升降台铣床车间实物图

　　当转动手柄得到某种进给速度后，转套由定位钢球定位，调整钢球背面的压紧弹簧即可调整定位松紧力的大小。



　　X6140万能升降台铣床新款变速操纵手柄，其特征为：它是由档位标牌和手柄体组成，手柄体中，手柄体上安装有电控高低档开关及线束，电控高低档开关与手柄体合铸一体，线束由与内腔相通的孔伸出，手柄体中加工一个通孔，通孔下端一段为锥体，然后向上过渡为楔形至上端口，手柄体上部端口为与通孔同轴线台阶式圆形截面空腔，通孔的内表面与操纵杆外表面相应配合，防护垫片、Ｉ型非金属嵌件六角锁紧螺母、锁紧螺母依次安装在操纵杆的上端，将档位标牌卡到手柄体顶部。本实用新型的优点在于：利用楔形面限位，限制Ｚ旋转，很好的解决了手柄使用中发生转动甚至脱出的问题，并且此结构简单，减少了专用零部件数量，防转效果良好，减轻重量，并且装配也很方便。
