万能升降台铣床变速操纵机构介绍
万能升降台铣床变速操纵机构介绍
万能升降台铣床是一种工作台可做纵向、横向和垂直进给的铣削加工机床。它用于加工中小型零件的平面、沟槽、螺旋面或成形表面等工艺，X62铣床的典型的万能升降台铣床，在床身部件中有主轴机构和变速操作机构，现在为大家介绍万能升降台铣床变速操纵机构。

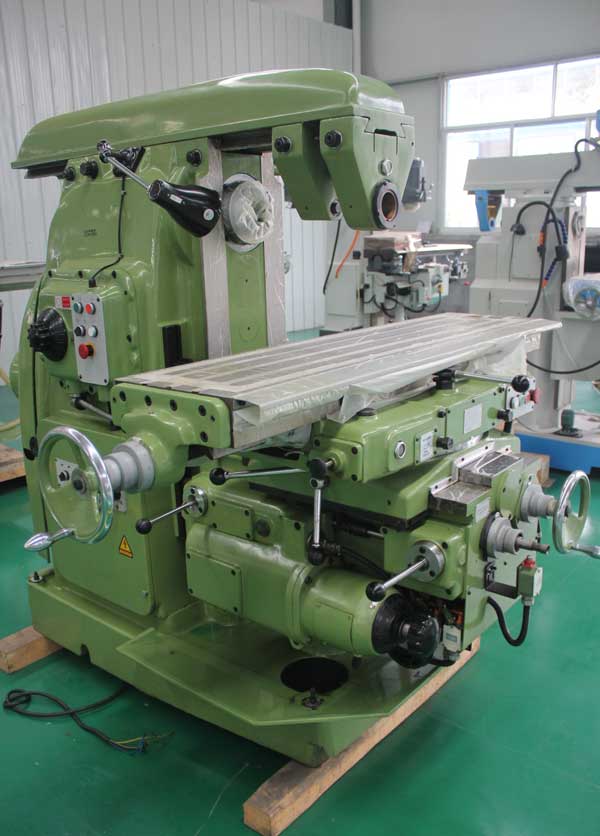

X6132万能升降台铣床
1、主轴变速操纵机构。这套机构在床身一侧，是用来变换主轴转速的。锥齿轮8与9的啮合位置是确定的。变速盘4上有按规律排列的定位孔，每组定位孔有相对应的齿条轴与其配合。
当变速操纵箱的手柄合上定位槽后，如发现齿条轴上的拨叉来回窜动，或变速后的齿轮错位，则应检查相应的齿条轴与齿轮的相对啮合位置是否正确。如果有误差，可拆出该齿轮，用力推进该组齿条轴，使其顶端碰到变速盘端面，然后再装入齿轮。
变速操纵机构解剖图
2、进给变速操纵机构。进给变速齿轮箱是一个独立的部件，安装在升降台的左边，它用来变换工作台的迸给速度，并使工作台做快速移动。
进给变速操纵机构中，圆盘上的一定组合的大小孔与各条齿条轴的相对位置都是确定的，齿条轴、圆盘、转盘都按相对应关系配合。当转动手柄得到某种进给速度后，转套由定位钢球定位，调整钢球背面的压紧弹簧即可调整定位松紧力的大小。
