光栅线位移传感器的安装比较灵活，可安装在万能铣床的不同部位。一般将主尺安装在万能铣床的工作台（滑板）上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切屑、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。另外，一般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对万能铣床运动的部件上（如滑板）。

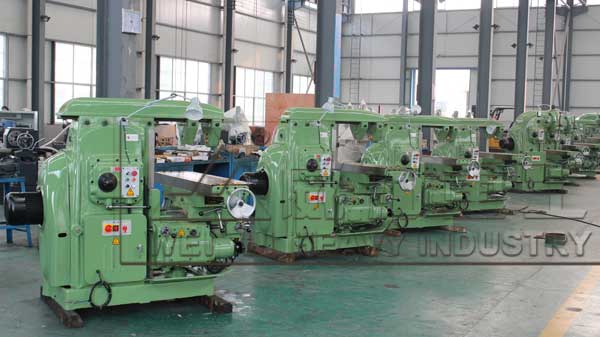

X6132万能铣床
一、安装位置：
1.本传感器的工作长度应大于机床的最大行程，以免将光学尺撞坏。
2.传感器安装平面，只要是非机械加工面，必须于传感器尺身面加垫片或用户自制安装块垫平，以保证传感器与安装面连接的稳定可靠性。
3.安装传感器时，传感器的尺身与机床导轨的平行度小于0.1MM，最大不超过0.15MM，当传感尺身工作长度大于1000MM时，应加装安装块以保证传感器尺身与导轨的平行度。
4.读数头两侧面与传感器尺身面应保证平行且对称，读数头和传感器尺身高低方向间隙在0.8MM-1MM之间，安装时用垫块调整间隙，安装后抽去垫块。
5.信号线的固定必须考虑到全部相关移动距离，固定位置尽量在行程中央，并将多余的线扎好固定。
6．接地线联接要右靠，用万用表测量其接地电阻必须小于10Ω，尽可能符合阿贝原则；保证读数头和壳体的良好相对运动；避免直接污染，不妨碍操作使用。

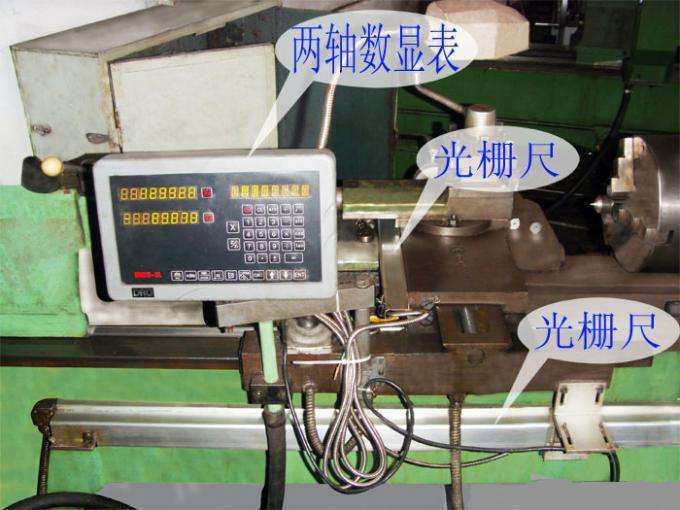

万能铣床电子尺安装
二、安装注意事项
1．传感器开口方向必须避开铁屑\油水\粉尘等的接触污染。
2．传感器安装后最好再安装一个防尘罩和尺身之间必须留有0.5MM的空隙,移动读数头时避免防尘罩与尺接触.
