X6132卧式升降台由那几部分组成？
X6132卧式升降台由那几部分组成？
X6132与X62W、XA6132是同一规格的机型,其中X表示铣床的意思，6表示卧式铣床的代号，1表示升降台的意思，32表示工作台的宽度。了解了卧式升降台铣床的型号知识，接下来，我们介绍X6132卧式升降台铣床的组成结构。

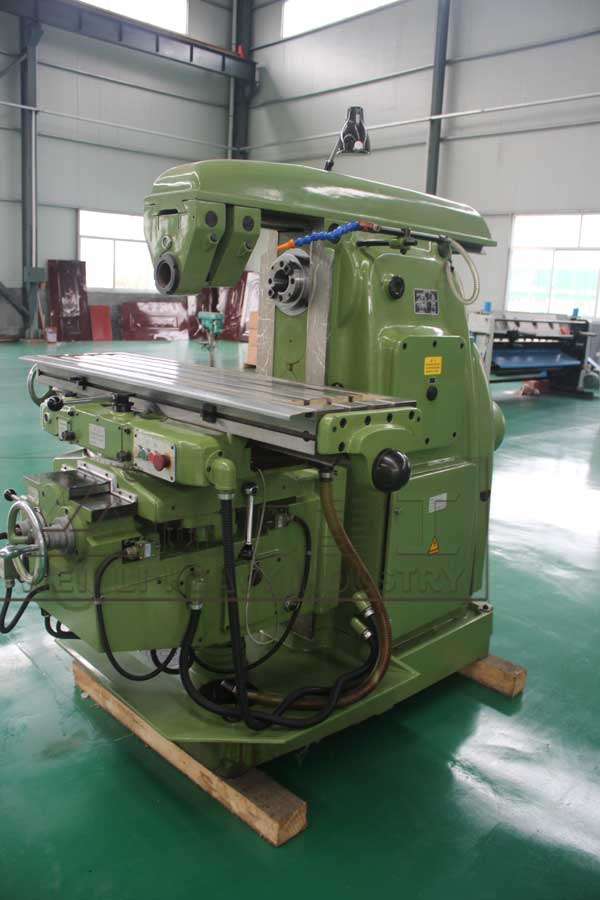

X6132卧式升降台铣床车间现货
(1)主传动部分由主传动变速箱及主轴部件组成。通过Ⅰ轴、Ⅲ轴的两个三联滑移齿轮及Ⅲ轴上的一个双联滑移齿轮,使主轴得到18种转速。
(2)机床进给变速部分由进给变速箱与变速操纵机构组成,由独立的电动机驱动。运动由电动机轴输出,工作进给时,经过变速箱逐级变速可得18种进给速度,通过钢球保险离合器实现过载保护,快速进给时,通过电磁离合器直接传动实现快进。变速操纵机构采用孔盘集中操作,孔盘的移动由一套螺纹差动机构实现。
(3)升降台部分升降台与床身以矩形导轨、压板的结构相互联接,提高了导轨的刚性,便于维修。在升降台内部,装有完成升降台上下移动、滑鞍横向进给及工作台纵向进给的传动机构,各方向的进给运动由一套鼓轮机构及台面操纵机构集中操纵。
(4)工作台及滑鞍X6132卧式升降台铣床在工作台与滑鞍之间增加了一个回转盘。工作台进给丝杠的轴向定位依靠右边轴架上的一对推力轴承,另一端是可以自由伸缩的。工作台的横向进给螺母座固定在滑鞍的中部,与中央锥齿轮装于同一托架上便于维修、调整。工作台进给丝杆的螺母分左右两半,中间留有空行程,左右两螺母的间隙可分别调整。
