X6140卧式升降台铣床机身组成部分及功能介绍？

文章作者：山东威力重工铣床点击率：发表时间：2022-03-24 10:22 【大中小】

　　X6140卧式升降台铣床也叫X63W铣床，是一种典型的万能铣床。本机具有稳定性强，精度高，并且能够更好的提高工作效率的优点。下面就X6140卧式升降台铣床机身组成以及作用做简要介绍。

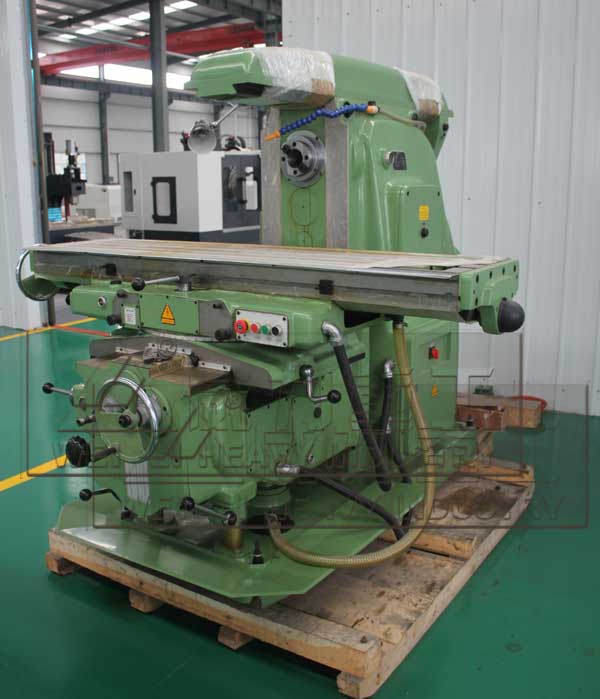

X6140卧式升降台铣床

　　（1）床身：床身支承并连接各部件，顶面水平导轨支承横梁，前侧导轨供升降台移动之用。床身内装有主轴和主运动变速系统及润滑系统。

　　（2）横梁：它可在床身顶部导轨前后移动，吊架安装其上，用来支承铣刀杆。

　　（3）主轴：主轴是空心的，前端有锥孔，用以安装铣刀杆和刀具。

　　（4）工作台：工作台上有T形槽，可直接安装工件，也可安装附件或夹具。它可沿转台的导轨作纵向移动和进给。

　　（5）转台：转台位于工作台和横溜板之间，下面用螺钉与横溜板相连，松开螺钉可使转台带动工作台在水平面内回转一定角度（左右最大可转过45°）。

6140万能卧式铣床

　　（6）纵向工作台：纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动，以带动台面上的工件作纵向进给。台面上的T形槽用以安装夹具或工件。

　　（7）横向工作台：横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。

　　（8）升降台：升降台可沿X6140卧式升降台铣床床身导轨作垂直移动，调整工作台至铣刀的距离。

　　另外，X6140卧式升降台铣床可将横梁移至床身后面，在主轴端部装上立铣头，能进行立铣加工。

　　相较于其他型号升降台铣床，山东威力重工机床有限公司推荐X6140或者X6132卧式铣床，因为这一类铣床是标机，机器使用寿命长，故障率低。机床本身具有足够的刚性，能承载重负荷的切削工作。
