万能卧式铣床X62W电气控制线路有哪些特点？

　　万能卧式铣床X62W电气控制线路有哪些特点？



　　X6132卧式升降台铣床又名X62W万能铣床也叫万能卧式升降台铣床，它是一种通用的多用途机床，它可以用圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀及端面铣刀等刀具对各种零件进行平面、斜面、螺旋面及成型表面的加工，还可以加装万能铣头分度头和圆工作台等机床附件来扩大加工范围。本文就X62W万能卧式铣床电气线路特征做简要介绍。

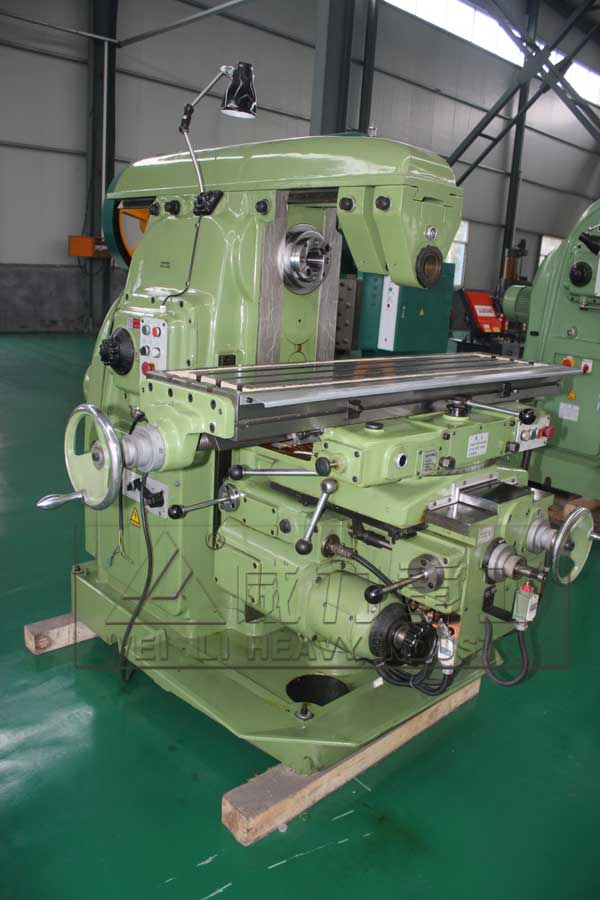

X62w万能卧式铣床图片

　　X62W万能卧式铣床的电气控制线路特点



　　（1）电气控制线路与机械操作配合相当密切，因此分析中要详细了解机械结构与电气控制的关系。



　　（2）运动速度的调整主要是通过机械方法，因此简化了电气控制系统中的调速控制线路，但机械结构就相对比较复杂了。



　　（3）控制线路中设计了变速冲动控制，从而使变速顺利进行。



　　（4）采用两处控制，操作方便。



　　（5）具有完善的电气联锁，并具有短路、零电压、过载及超行程限位保护环节，工作可靠。

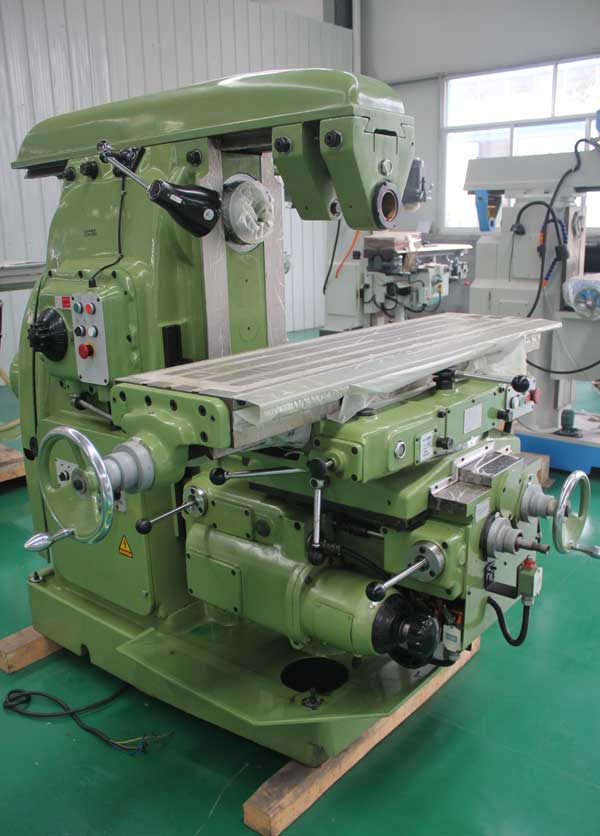

X6132万能升降台铣床

　　万能卧式铣床X62W的主运动和进给运动各由一台电动机拖动，这样铣床的电力拖动系统一般由三台电动机所组成：主轴电动机、进给电动机和冷却泵电动机。主轴电动机通过主轴变速箱驱动主轴旋转，并由齿轮变速箱变速，以适应铣削工艺对转速的要求，电动机则不需要调速。由于铣削分为顺铣和逆铣两种加工方式，分别使用顺铣刀和逆铣刀，所以要求主轴电动机能够正反转，但只要求预先选定主轴电动机的转向，在加工过程中则不需要主轴反转。又由于铣削是多刃不连续的切削，负载不稳定，所以主轴上装有飞轮，以提高主轴旋转的均匀性，消除铣削加工时产生的振动，这样主轴传动系统的惯性较大，因此还要求主轴电动机在停机时有电气制动。



　　进给电动机作为工作台进给运动及快速移动的动力，也要求能够正反转，以实现三个方向的正反向进给运动；通过进给变速箱，可获得不同的进给速度。为了使主轴和进给传动系统在变速时齿轮能够顺利地啮合，要求主轴电动机和进给电动机在变速时能够稍微转动一下（称为变速冲动）。三台电动机之间还要求有联锁控制，即在主轴电动机起动之后另两台电动机才能起动运行。
