万能升降台铣床X6132有哪些部分组成?
万能升降台铣床X6132有哪些部分组成?
卧式万能升降台铣床简称万能铣床,它是铣床中应用最多的一种。下图是山东威力重工牌X6132型卧式万能铣床。其主要组成部分:
1.床身床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨,供升降台上下移动。内部装有主电动机,主轴变速机构,主轴,电器设备及润滑油泵等部件。
2.横梁横梁一端装有吊架,用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动,其伸出长度由刀杆长度来进行调整。

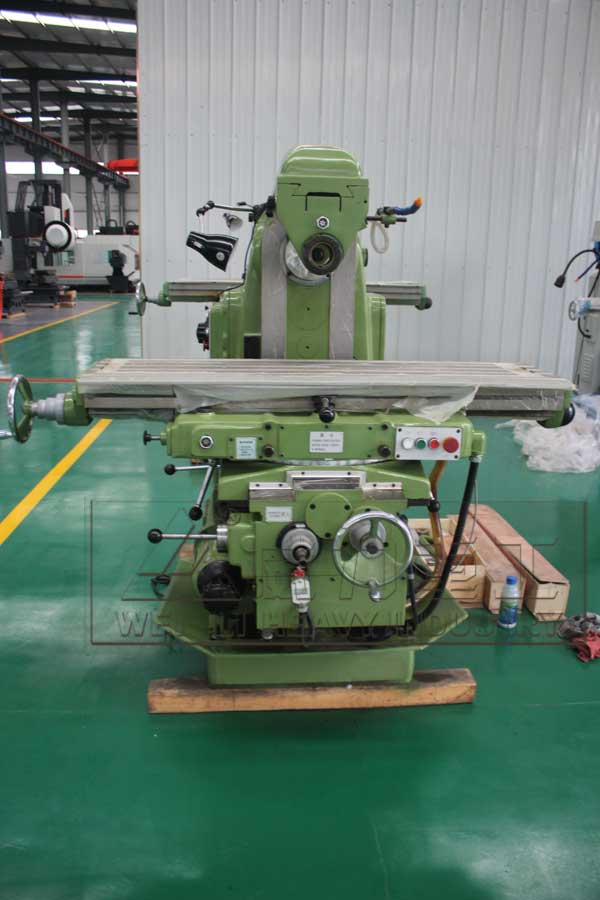

X6132万能升降台铣床车间实物图
3.主轴是用来安装刀杆并带动铣刀旋转的。主轴是一空心轴,前端有7:24的精密锥孔,其作用是安装铣刀刀杆锥柄。
4.纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动,以带动台面上的工件作纵向进给。台面上的T形槽用以安装夹具或工件。
5.横向工作台横向工作台位于升降台上面的水平导轨上,可带动纵向工作台一起作横向进给。
6.转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为0~45o),以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。

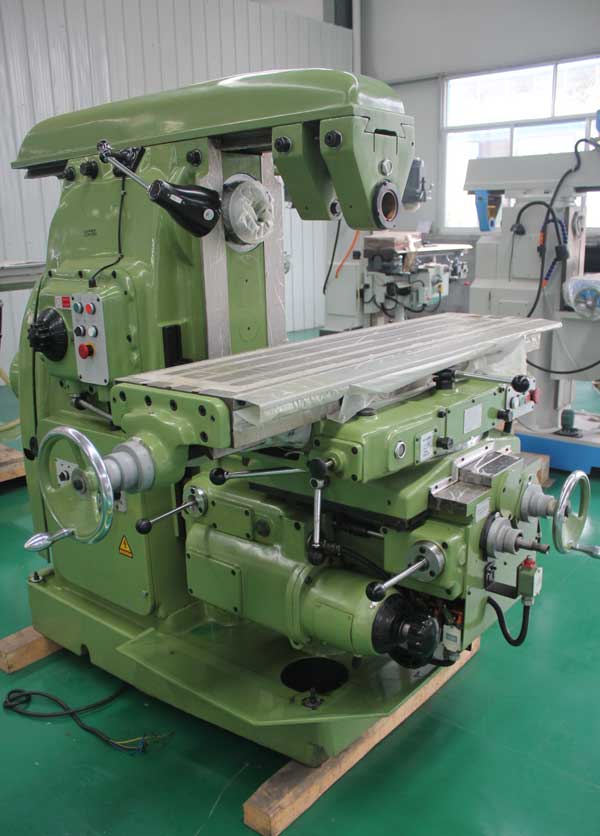

X6132升降台铣床
7.升降台升降台可以带动整个工作台沿床身的垂直导轨上下移动,以调整工件与铣刀的距离和垂直进给。
8.底座底座用以支承床身和升降台,内盛切削液。
万能升降台铣床也可以叫做万能铣床,是一种中、大型的金属切削性的机床设备,该机床的使用程度非常高,广泛应用于机械加工的各行各业,真可谓是万能铣床,能够完成很多种的加工需求,是一款实用性非常高的机床设备。
