数控卧式铣床X62G有哪些组成结构?

文章作者:山东威力重工铣床 点击率: 发表时间:2020-01-03 16:48 【
  数控卧式铣床X62G有哪些组成结构?

  目前数控铣床有着广泛的应用,有数控立式铣床、数控卧式铣床,以及不带刀库的CNC铣床,在这些数控铣床种类中,X62G是一款集多种功能于一身而且价格比较合理适中的一款高性价比机床。下面我们先来介绍下X62G数控卧式铣床的组成结构。

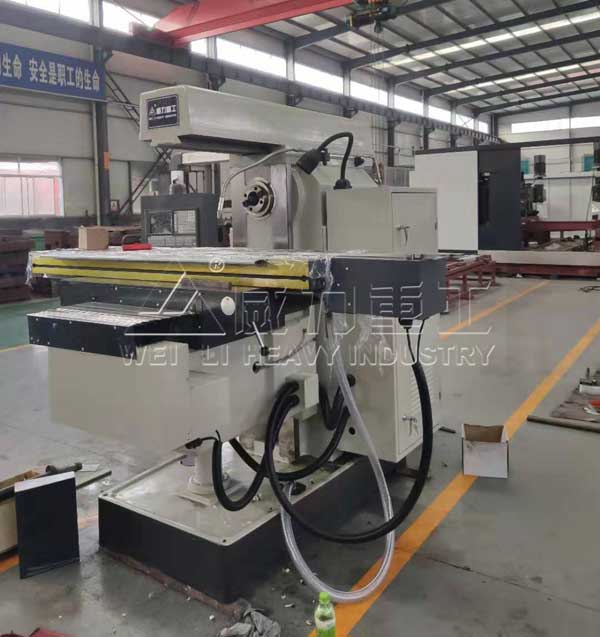

X62G数控卧式铣床
X62G数控卧式铣床
  一、床身

  床身内部加强肋安置合理,具有杰出的刚性,底座上设有四个调理螺栓,便于机床调整水平,切削油池设在床身内部。

  二、铣头部分

  铣头部分由有级变速箱和铣头两个部件组成。铣头主轴支承在高精度轴承上,确保主轴具有高反转精度和杰出的刚性。主轴装有快挚簇刀螺母,选用机械无级变速,调理规模宽、传动平稳、操作方便。制动机构能使主轴敏捷制动,节约辅佐时刻。制动时经过制动手柄,撑开止动环使主轴当即制动。起动主电动机时,应留意松开主轴制动手柄。铣头部件还装有伺服电动机、内齿带轮、滚珠丝杠副及主轴套筒,它们构成垂向进给传动链,使主轴作笔直方向直线运动。

  铣头部分由有级(或无级)变速箱和铣头两个部件组成。铣头主轴支承在高精度轴承上。确保主轴具有高反转精度和杰出的刚性;主轴装有快速换刀螺母,前端锥选用1$$0505锥度;主轴选用机械无级变速,其调理规模宽,传动平稳,操作方便。刹车机构能使主轴敏捷制动,可节约辅佐时刻,刹车时经过制动手柄撑开止动环使主轴当即制动。发动主电动机时,应留意松开主轴制动手柄。铣头部件还装有伺服电机、内齿带轮、滚珠丝杠副及主轴套简,它们构成笔直方向(z方向)进给传动链,使主轴作垂向直线运动。

  三、作业台

  作业台与床鞍支承在升降台较宽的水平导轨上,作业台的纵向进给是由安装在作业台右端的伺服电动机驱动的,经过内齿带轮带动精细滚珠丝杠副,从而使作业台取得纵向进给。数控卧式铣床X62G作业台左端装有手轮和刻度盘,以便手动操作进给。进步了导轨的耐磨性、运动的平稳性和精度的保持性,消除了低速匍匐现象。

  作业台与床鞍支承在升降台较宽的水平导轨上,作业台的纵向进给是由安装在作业台右端的伺服电机驱动的。经过内齿带轮带动精细滚珠丝杠剐,从而使作业台取得纵向进给。作业台左端装有手轮和刻度盘,以便进行手动操作。床鞍的纵横向导轨面均选用了TuRcllEB贴塑面,从而进步了导轨的耐磨性、运动的平稳性和精度的保持性,消除了低速匍匐现象。

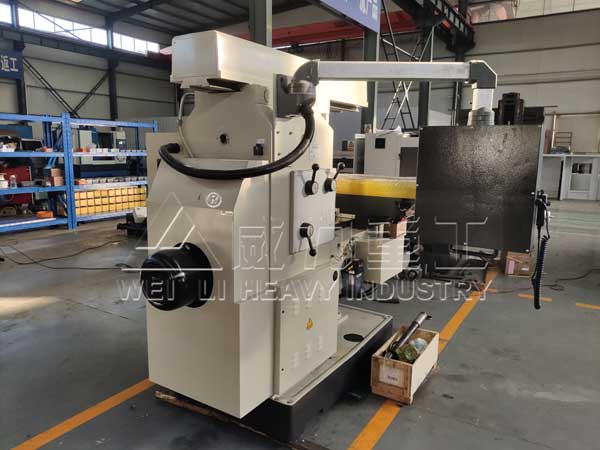

数控卧式铣床车间实物图
数控卧式铣床车间实物图
  四、横向进给部分

  在数控卧式铣床X62G升降台前方装有交流伺服电动机,驱动床鞍作横向进给运动,其作业原理与作业台纵向进给相同。别的,在横向滚珠丝杠前端还装有进给手轮,可完成手动进给。

  五、升降台

  在其左边装有锁紧手柄,它的前端装有长手柄可带动锥齿轮及升降台丝杠旋转,从而取得升降台的升降运动。

  六、切削油冷却体系

  冷却部分由切削油泵、出油管、回油管、开关及喷嘴等组成。切削油泵安装在数控卧式铣床X62G底座的内腔里,将切削油从底座内储油池泵至出油管,再经喷嘴喷出,对切削区进行冷却。光滑部分选用机动光滑方式,用光滑泵经过分油器对主轴套筒、导轨及滚珠丝杠进行光滑,以进步机床的运用寿命。

  数控铣床在全体布局、外观造型、传动体系、刀具体系的结构以及操作机构等方面都现已发生了很大的改变,这种改变的目的是为了满意数控铣床的要求和充分发挥数控铣床的特色。

  七、数控铣床主轴箱结构

  包含主轴箱体和主轴传动体系,用于装夹刀具并带动刀具旋转,主轴转速规模和输出扭矩对加工有直接的影响。

  八、数控铣床进给伺服体系结构

  由进给电机和进给执行机构组成,依照程序设定的进给速度完成刀具和工件之间的相对运动,包含直线进给运动和旋转运动。

  九、数控铣床控制体系结构

  数控卧式铣床X62G运动控制的中心,执行数控加工程序控制机床进行加工。

  十、数控铣床辅佐设备结构

  如液压、气动、光滑、冷却体系和排屑、防护等设备。
