万能升降台铣床X6132PLC的选择和硬件电路设计
万能升降台铣床X6132PLC的选择和硬件电路设计
对于万能升降台铣床X6132如此复杂的控制要求，若采用传统继电接触控制的方法，会碰到这么几个问题：1）设计难度大；2）控制电路接线复杂；3）使用到的元器件多，电路可靠性差；4）初学者不容易理解和掌握。为此，下面介绍采用PLC的控制方式来实现上述能铣床电气控制要求。

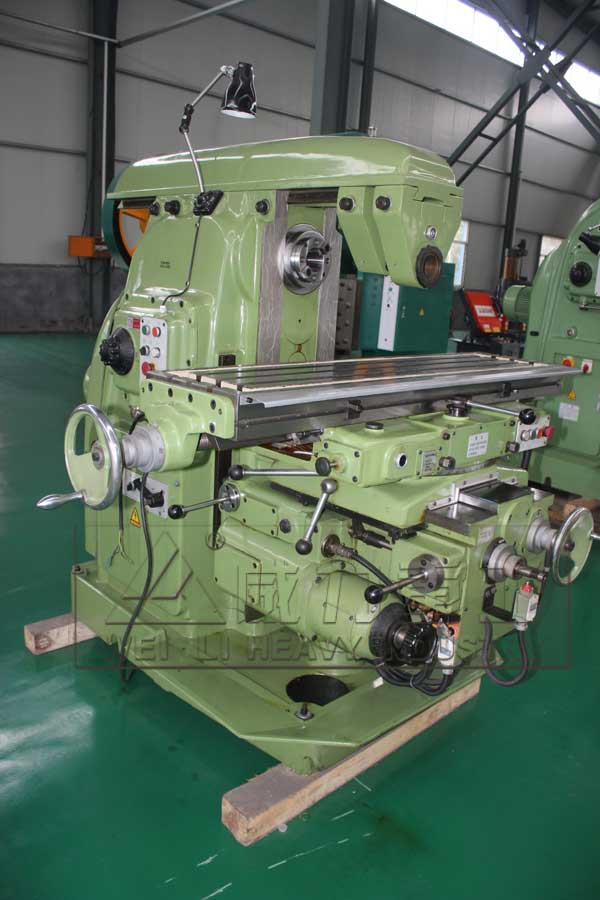

万能升降台铣床X6132
万能升降台铣床X6132在设计时选择的是日本三菱公司的FX2N-48MR-001型可编程控制器。该控制器有48个输人输出口，其中输入24个，输出24个。该控制器的结构为输入输出一体化组件型结构，安装和调试比较方便，且具有较快的输入响应速度，并可以进行I／O口扩展。
为实现上述万能铣床电气控制及故障诊断要求。需要PLC的输人信号包括6个按钮、5个行程开关、5个选择开关、3个热继电器输入信号，共计19个。而PLC的输出控制信号包括3个电磁离合器、5个继电器、6个指示灯，共14个，具体的I／O分配如表1所列。
该PLC的I／O通道分配可根据其控制对象的特点和控制要求，将I／O的输入输出口与相应的电气设备相连，从而达到控制和检测的目的。完成I／O口地址分配后，即可进行PLC硬件设计。
根据万能升降台铣床X6132控制要求PLC梯形图的设计如图1所示。在用PLC进行设计的过程中．运用了2个辅助继电器来简化梯形图设计。在编制程序的过程中，充分考虑了系统的安全性，因而在梯形图中采用了有互锁功能的设计，并且在PLC外部分别串联了KM2、KM3常闭触点来实现KM2、KM3的互锁控制，从而提高了整个机床控制系统运行的可靠性。程序设计中将不同控制方式的程序分别编写，这样可根据工作方式来选择开关以决定执行哪行程序，从而使程序结构更清晰．编程更方便。
